Gira a ACP

GIRA ACADÉMICA

Integrantes:

Josefina Chamizo

Ana Carolina Álvarez

Luis Chamizo

Rafael Marín

Didiel Núñez

Profesor:

Dillian Staine

2011



INFORME - GIRA A ACP

En esta gira académica realizada a La Autoridad del Canal de Panamá (ACP) específicamente al Área de telecomunicaciones de Corozal, nos dieron una charla sobre los distintos sistemas de tecnología como apoyo para los barcos, además nos habló de un proyecto en el que venían trabajando los últimos cinco años la red Wimax, también nos hablaron sobre la importancia del canal de Panamá, la administración del canal por manos panameñas orientados a manejar el canal como una empresa de negocios aumentado sus ingresos. Actualmente el canal genera mil millones de dólares, gran parte del desarrollo económico del país depende del Canal. Del 5 al 8% del tráfico marítimo mundial pasa por el canal de Panamá. El Canal es un consolidado de operaciones, ya que no es solo la operación de pasar barcos, si no que son varias empresas dentro del paraguas del Canal de Panamá, ya que en su funcionamiento intervienen muchas empresas, lleva un conglomerado de funciones. Las telecomunicaciones tienen gran importancia dentro del funcionamiento del canal, ya que abarca muchas áreas dentro del funcionamiento del Canal como los son servicios de telefónica, radio, servicios de comunicación para especialistas de meteorología, sismografía, etc.

Por ejemplo las telecomunicaciones cumple aplicaciones de tecnología en el paso de los barcos los pilotos prácticos deben llevar una unidad con ellos para visualizar en tiempo real su posición y la posición de los demás barcos que están en el canal, la idea de este sistema se origino por los diseños y desarrollo del canal de Panamá, para el canal de Panamá este sistema se llama CITAN, para el mundo se llama AIS (Automatic Identification System). Con este sistema se puede ver la velocidad relativa del barco, posición, coordenadas. Y también se puede tener la visibilidad de otras áreas que decida ver. Todos los remolcadores, dragas, lanchas del Canal poseen un sistema de estos y así poder saber la posición de todos. Gracias a este sistema se han podido reducir la cantidad de accidentes de barcos anuales.

Los equipos flotantes están equipados con radares, sonares, para poder visualizar el área donde navegan o el fondo de estas áreas; para ello hay especialistas en la división de tecnología que se dedican al mantenimiento de estos equipos.

En los puertos existen sistemas de radar para establecer comunicación con los barcos que vienen de altamar, así coordinar la entrada de los barcos al Canal. Utiliza el sistema IBTM, el cual maneja todos los horarios de los barcos. El tiempo promedio de un barco de transito por el canal de panamá es de 24 horas.

Con la ampliación de canal se aumentaría el tránsito de barcos por el Canal de Panamá. Ya que la tendencia actual es el tránsito de cargas de un lado al otro.

En las áreas de meteorología las telecomunicaciones cumplen un papel importante ya que brinda servicios de comunicación con otras centrales en el mundo y así poder monitorear los diversos cambios climáticos, así como el conocimiento de lluvias y afluentes en el canal de Panamá; ya que el funcionamiento del Canal depende del agua.

Dentro de la electrónica de automatización de sistemas, Sistemas de Control y Monitoreo se implementan sistemas SCADA, para el conocimiento de la red de agua, tanques de almacenamientos, bombas, planta de procesamiento de agua potable en Miraflores.

Los Sistemas de Video, el canal posee dos, uno para el tráfico marítimo y otro para la seguridad del canal. En combinación con sistemas de radio y telefonía. Los cual favorece el tráfico de barco. Estos sistemas se han ido modernizando e instalado más cámaras año tras año. En el lago Gatún, en el faro 56 y al sur de barro colorado se han instalado cables de fibra óptica subacuática, de 2 a 3 kilómetros, para los sistemas de video. En el Canal hay aproximadamente 700 cámaras de seguridad. Estos sistemas de video están en combinación con sistemas de seguridad, como detectores de proximidad, alarmas, etc.

La informática del canal la compone una cantidad muy grande de sistemas de información; sistemas corporativos (sistemas que el canal maneja) y sistemas departamentales (sistemas para aéreas específicas del canal). En la red del canal se maneja alrededor de 3000 computadoras.

La red informática de la ACP es una red MPLS OTN (optical transfer network) , se tiene una red Ethernet total y este año se hizo el cambio de ATM a Ethernet de transporte basada OTN y WTM, y una capa de MPLS.

En la parte de datos es totalmente Ethernet, es una red de 10 giga bite por segundo, un anillo que corre por todo el canal, con capacidad de crecer a mayor longitud de onda y se podría aumentar la capacidad de transporte. En las oficinas se tiene Fast Ethernet y a ella se conecta los servidores departamentales y corporativos para dar los servicios.

La ACP tiene alrededor de 3000 radios que van en dos sistemas el TRETRA y VHF o UHF (analógicos).

En la parte de infraestructura física de la red de telecomunicaciones, en el Canal los ductos, cables e infraestructura estos servicios los cumple el área de telecomunicaciones.

La red de fibra óptica del canal es de gran importancia ya que corren servicios internacionales como los de global frosin que dan servicios internacionales.

La red Wimax recientemente se ha puesto en operación en la ACP esta es una red que opera en una frecuencia de 3.5 GHz, como es una frecuencia alta en la banda de microondas es una banda susceptible a la línea de vista.

TALLER # 3 - TRANSMISIÓN ANALÓGICA

En este enlace podra ver el taller
http://es.scribd.com/fullscreen/70955053?access_key=key-iqrguouj8k2bnhypkcl

Transmición Digital en Panama Requerimientos

"REQUERIMIENTOS TÉCNICOS MÍNIMOS DE RECEPTORES DE TELEVISIÓN DIGITAL
TERRESTRE EN LA REPÚBLICA DE PANAMÁ"

Las especificaciones técnicas que se listan a continuación representan los requerimientos técnicos mínimos que deberán tener los televisores y cajas decodificadoras (Set Top Box) en la República de Panamá, para garantizar la compatibilidad con el estándar de televisión digital DVB-T, adoptado mediante el Decreto Ejecutivo No. 96 de 12 de mayo de 2009. Será del criterio de los fabricantes incorporar en los receptores aplicaciones, especificaciones y/o dispositivos adicionales a los mínimos establecidos.

Para ver el archivo completo acceda a http://www.scribd.com/fullscreen/69382353?access_key=key-fe19vkbcmzykwin7okc

APAGÓN ANALÓGICO EN PANAMA

Panamá se convirtió ayer 17/10/2011 en el primer país de la región en contar con la señal de televisión abierta digital que permitirá a los televidentes disfrutar de una imagen y sonido nítidos.

Mediante resolución, la Autoridad Nacional de los Servicios Públicos (Asep) otorgó a las televisoras locales el número de canal que les corresponde para la emisión digital, que varía entre el 26 y el 51

La señal analógica actual se mantendrá en el aire hasta que se cumplan los seis años fijados para el apagón total de esta.

El número de canal asignado a cada televisora para la señal digital será el mismo que sintonizarán los usuatios en todo el país.

Panamá adoptó el formato europeo DVB-T, siguiendo las recomendaciones de una comisión técnica basada en criterios técnicos, socioeconómicos y regulatorios, después de probar todos los formatos disponibles.

"En el siguiente link podra ver el archivo completo" http://www.scribd.com/fullscreen/69380303?access_key=key-1edsosldbipgy2zccmai

La Televisión Digital Terrestre (TDT)

La Televisión Digital Terrestre (TDT) es el resultado de la aplicación de la tecnología digital a la señal de televisión, para luego transmitirla por medio de ondas hercianas terrestres, es decir, aquellas que se transmiten por la atmósfera sin necesidad de cable o satélite y se reciben por medio de antenas UHF convencionales

"Podrá ver el archivo completo y descargarlo en el siguiente link" http://www.scribd.com/fullscreen/69378781?access_key=key-krrw34rycq022sfa51y

Para subir este archivo utilizamos scribd, por medio del cual podemos subir y editar nuestros archivos para luego copiar el link al blogger, y así lo puedan simplemente ver o si desean descargarlo

SITEMAS DE MODULACION

En este enlace podra ver un documento pdf sobre lo sistemas de modulacion http://www.scribd.com/fullscreen/69375374?access_key=key-1tdrz220rhqpleka1xg3

"TRANSMICIÓN DIGITAL"

En este enlace podra ver el pdf sobre la transmición digital http://www.scribd.com/fullscreen/69375382?access_key=key-9pod3uoxplepg3ka4cz

Codificacion de Linea

TV por cable Triple-play

En telecomunicaciones, el concepto triple play, o bien triple-play, se define como el empaquetamiento de servicios y contenidos audiovisuales (voz, banda ancha y televisión). Es la comercialización de los servicios telefónicos de voz junto al acceso de banda ancha, añadiendo además los servicios audiovisuales (canales de TV y pago por visión). A veces se habla también del cuádruple play: haciendo distinción entre el uso de la telefonía fija y la telefonía móvil. Más allá aún, en el argot más reciente de las telecomunicaciones, se habla del "multiplay" dejando abierta la referencia a posibles nuevos entrantes en el desarrollo en los mercados de telecomunicaciones.

El servicio triple play es el futuro cercano para el desarrollo integral de comunicación entre hogares. El desarrollo actual de las empresas incumbentes (empresas de telecomunicaciones, televisión por cable, televisión satelital, eléctricas, etc.) conlleva una solución única para varios problemas: el servicio telefónico, televisión interactiva y acceso a Internet, todo en un mismo servicio. La diferencia que distingue a esta nueva categorización de tecnología consiste en que todos los servicios se sirven por un único soporte físico, ya sea cable coaxial, fibra óptica, cable de par trenzado, red eléctrica, o bien microondas.

Posibilita un servicio más personalizado al usuario debido a que el cliente dispone de los servicios y contenidos que él desea utilizar en el momento idóneo. La mejora en la calidad de los servicios, llegando hasta los hogares la calidad digital. Nuevas posibilidades en telefonía y un abaratamiento del acceso a Internet.

Funcionamiento
Un salto tecnológico que permite compartir eficazmente y sin perturbación los datos de Internet, la voz y el vídeo.

Puede ser provista por proveedores de servicios de telefonía (TELCO) utilizando Fiber to the x (FTTX) o por proveedores de TV Cable utilizando híbrido de fibra y coaxial (HFC).

La conexión se basa en datagramas IP para todos los servicios. El servicio telefónico, se basa en la tecnología VoIP. Se transmiten llamadas de voz de manera similar al envío de datos electrónicos (Internet), conviertiendo la voz en paquetes de datos, que viajan a través de redes multiservicio IP de las operadoras. Para el manejo de la telefonía, se utiliza una "central pública telefónica IP" o Softswitch, la que registra los teléfonos conectados a la red multiservicio a través de ADSL. Los teléfonos analógicos se conectan a la línea ADSL a través de un conversor llamado ATA/IAD. Si la llamada se produce entre teléfonos registrados en el Softswitch se establecerá una llamada VoIP entre ambos. El IP Gateway es un elemento esencial, para procesar llamadas externas con teléfonos IP no asociados al Softswitch. Su misión es la de enlazar la red VoIP con la red telefónica analógica o RDSI para llamadas externas.

La televisión evolucionará en un futuro hacia una televisión por cable con total interactividad con el usuario permitiendo una televisión "a la carta".

Todo esto se basa en la evolución hasta las redes de próxima generación (NGN).

Crítica
A pesar de las ventajas del triple play para los usuarios (por ejemplo la cuenta y el servicio en uno), los críticos advierten desde ya que una unión de los servicios de comunicación en una sola red (basada en IP) podría causar un daño o bien un colapso en todas las vías de comunicación (sea esto por catástrofes naturales, terrorismo, defectos técnicos, etc).

Algunos Proveedores de Tv por cable Triple-play en Panamá
Cable Onda (Panama, Colon, Cocle, Herrea, Los Santos, Veraguas y Chiriqui)
Cablevisión (Juan Díaz y Panamá Este)
Sky Centroamérica, Cobertura Nacional (Satelital)
DirecTV (satelital), que fue absorbido posteriormente por SKY, tras 14 años de presencia en el mercado panameño
Cable Hogar (Aguadulce, Natá, Penonomé; Prov. de Coclé) Comprada por Cable&Wireless Panama.
Astrovision (David y Bugaba; Prov. de Chiriqui)
Cableunion (Ciudad capital, Provincia de Panama)Fue Comprada Por Cable and Wireless Panama
CTV Telecom (Distrito de San Miguelito, Ciudad Capital)
Luis Vallester Television(David,Chiriqui)
Luis Vallester Satelital (David,Chiriqui)(Satelital,CableTv,Internet)
Claro TV Panama( Cobertura Nacional (Satelital))
+TV DIGITAL (Cable and wireless Panama - Cobertura:Ciudad de Panama , Chiriqui)
Conex Telecom (San Miguelito , Mañanitas)

USO DE REDES TELEFONICAS Y POR CABLE PARA LA TRANSMISIÓN DE DATOS

“USO DE REDES TELEFONICAS Y POR CABLE PARA LA TRANSMISIÓN DE DATOS”

RED TELEFÓNICA:

La red telefónica es la de mayor cobertura geográfica, la que mayor número de usuarios tiene, y ocasionalmente se ha afirmado que es "el sistema más complejo del que dispone la humanidad". Permite establecer una llamada entre dos usuarios en cualquier parte del planeta de manera distribuida, automática, prácticamente instantánea. Este es el ejemplo más importante de una red con conmutación de circuitos.
Una llamada iniciada por el usuario origen llega a la red por medio de un canal de muy baja capacidad, el canal de acceso, dedicado precisamente a ese usuario denominado línea de abonado. En un extremo de la línea de abonado se encuentra el aparato terminal del usuario (teléfono o fax) y el otro está conectado al primer nodo de la red, que en este caso se llamó central local. La función de una central consiste en identificar en el número seleccionado, la central a la cual está conectado el usuario destino y enrutar la llamada hacia dicha central, con el objeto que ésta le indique al usuario destino, por medio de una señal de timbre, que tiene una llamada.


Existen 2 tipos de redes telefónicas, las redes públicas que a su vez se dividen en red pública móvil y red pública fija.

La red telefónica está organizada de manera jerárquica. El nivel más bajo (las centrales locales) está formado por el conjunto de nodos a los cuales están conectados los usuarios. Le siguen nodos o centrales en niveles superiores, enlazados de manera tal que entre mayor sea la jerarquía, de igual manera será la capacidad que los enlaza. Con esta arquitectura se proporcionan a los usuarios diferentes rutas para colocar sus llamadas, que son seleccionadas por los mismos nodos, de acuerdo con criterios preestablecidos, tratando de que una llamada no sea enrutada más que por aquellos nodos y canales estrictamente indispensables para completarla (se trata de minimizar el número de canales y nodos por los cuales pasa una llamada para mantenerlos desocupados en la medida de lo posible).
Asimismo existen nodos (centrales) que permiten enrutar una llamada hacia otra localidad, ya sea dentro o fuera del país. Este tipo de centrales se denominan centrales automáticas de larga distancia. El inicio de una llamada de larga distancia es identificado por la central por medio del primer dígito y el segundo dígito le indica el tipo de enlace (nacional o internacional; en este último caso, le indica también el país de que se trata). A pesar de que el acceso a las centrales de larga distancia se realiza en cada país por medio de un código propio, éste señala, sin lugar a dudas, cuál es el destino final de la llamada. El código de un país es independiente del que origina la llamada.
Cada una de estas centrales telefónicas, están divididas a su vez en 2 partes principales:
1. Parte de Control
2. Parte de Conmutación
La parte de control, se lleva a cabo por diferentes microprocesadores, los cuales se encargan de enrutar, direccionar, limitar y dar diferentes tipos de servicios a los usuarios.
La parte de conmutación se encarga de las interconexiones necesarias en los equipos para poder realizar las llamadas.
Nodos de conmutación:
Los nodos son parte fundamental en cualquier red de telecomunicaciones, son los encargados de realizar las diversas funciones de procesamiento que requieren cada una de las señales o mensajes que circulan o transitan a través de los enlaces de la red. Desde un punto de vista topológico, los nodos proveen los enlaces físicos entre los diversos canales que conforman la red. Los nodos de una red de telecomunicaciones son equipos (en su mayor parte digitales, aunque pueden tener alguna etapa de procesamiento analógico, como un modulador)
El valor de las telecomunicaciones es el conjunto de servicios que se ofrecen por medio de las redes y que se ponen a disposición de los usuarios. Es decir, del tipo de comunicación que se puede establecer y del tipo de información que se puede enviar a través de éstas. Por ejemplo, a través de la red telefónica se prestan servicios de comunicación oral a personas y empresas. Entre éstos están el servicio telefónico local (tanto residencial como comercial e industrial), el servicio de larga distancia nacional y el servicio de larga distancia internacional, aunque en los últimos años se pueden hacer también, transmisiones de fax y de datos.
Por medio de una red de televisión por cable se pueden prestar servicios de distribución de señales de televisión a residencias en general, pero últimamente se han iniciado servicios restringidos, como son los servicios de "pago por evento". Es posible que gracias a los avances tecnológicos en diversos campos, en un futuro no muy lejano estén interconectadas las redes de telefonía con las de televisión por cable, y a través de esta interconexión los usuarios podrán explotar simultáneamente la gran capacidad de las redes de cable para televisión y la gran cobertura y capacidad de procesamiento que tienen las redes telefónicas.
Señalización:
Es la forma en que se va a comunicar el equipo
Señalización de línea: se da entre centrales
Señalización de usuario: se da entre el usuario y la central
3. Señalización de registro: se da entre centrales.
En una red telefónica conmutada, la señalización transporta la inteligencia necesaria para que un abonado se comunique con cualquier otro de esa red. La señalización indica al switch que un abonado desea servicio, le proporciona los datos necesarios para identificar al abonado distante que se solicite y entonces enruta debidamente la llamada a lo largo de su trayectoria.

TRANSMISIÓN DE DATOS: CABLEADO
Para conectar entre sí varios dispositivos en una red, existen diversos medios físicos de transmisión de datos. Una opción puede ser la utilización de cables. Existen varios tipos de cables, pero los más comunes son:
 Cable Coaxial
 Doble par trenzado
 Fibra óptica

El cable coaxial
El cable coaxial es la forma de cableado preferida desde hace tiempo por el simple hecho de que es barato y fácil de manejar (debido a su peso, flexibilidad, etc.).
Un cable coaxial está compuesto por un hilo de cobre central (denominado núcleo) que está rodeado por un material aislante y luego, por una protección de metal trenzada.

•La funda protege al cable del entorno externo. Generalmente está hecha fabricada en caucho (o, a veces, Cloruro de Polivinilo (PVC) o Teflón).
•La protección (cubierta de metal) que recubre los cables y protege los datos transmitidos en el medio para que no haya interferencias (o ruido) y los datos se puedan distorsionar.
•El aislante que rodea al núcleo central está fabricado en material dieléctrico que evita cualquier contacto con la protección que pueda causar interacciones eléctricas (cortocircuitos).
•El núcleo, que realiza la tarea de transportar los datos. Consiste en un solo hilo de cobre, o en varias fibras trenzadas.
Gracias a la protección, el cable coaxial se puede utilizar para cubrir grandes distancias y a altas velocidades (a diferencia del cable par trenzado). Sin embargo, se suele utilizar con mayor frecuencia para instalaciones básicas.

Conectores del cable coaxial
Tanto Thinnet como Thicknet utilizan conectores BNC (Bayonet-Neill-Concelman o British Naval Connector) para conectar los cables a los equipos.
Los siguientes conectores pertenecen a la familia BNC:
•Conector del cable BNC: está soldado o plegado al extremo final del cable.
•Conector BNC T: conecta una tarjeta de red del ordenador a un cable de red.
•Prolongador BNC: une dos segmentos del cable coaxial para crear uno más largo.
•Terminador BNC: se coloca en cada extremo de un cable en una red Bus para absorber señales de interferencia. Tiene conexión a tierra. Una red bus no puede funcionar sin ellos. Dejaría de funcionar.

Cableado del par trenzado

En su forma más simple, el cable de par trenzado consiste en dos hilos de cobre trenzados dentro de un cordón y cubiertas por un aislante.

Generalmente se reconocen dos tipos de cables de pares trenzados:

•Par trenzado protegido (STP, por sus siglas en inglés (Shielded Twisted Pair)),

•Par trenzado no protegido (UTP, por sus siglas en inglés (Unshielded Twisted-Pair)).

Fibras ópticas
El cable de fibra óptica tiene numerosas ventajas:

•Poco peso

•Inmunidad al ruido

•Baja atenuación

•Soporta una transferencia de datos que ronda el orden de los 100 Mbps

•Ancho de banda que va desde decenas de Megahertz hasta varios Gigahertz (fibra monomodo)

El cableado de fibra óptica es particularmente apropiado para conexiones entre distribuidores (una conexión central con varias construcciones, conocida como columna vertebral) ya que permite conexiones a través de grandes distancias (desde unos pocos kilómetros hasta 60 km., en el caso de la fibra de modo único) sin necesitar una conexión a tierra. Además, este tipo de cable es muy seguro ya que resulta extremadamente difícil perforarlo.

SEÑALES DIGITALES (TALLER #1)

Taller de Comunicaciones II

Integrantes:
Ana Carolina Álvarez
Josefina Chamizo
Luis Chamizo
Rafael Marín
Didiel Núñez

Profesor:
Dillian Staine


Preguntas

3. ¿Cómo se puede descomponer una señal en sus frecuencias individuales?
Se puede descomponer con el análisis de Fourier, si la señal digital es periódica, lo que es raro en comunicaciones, la señal descompuesta tiene representación en el dominio de frecuencia con un ancho de banda infinito y frecuencias discretas.

4. indique tres tipos de deterioro de la transmisión.
atenuación: perdida de energía
distorsión: la señal cambia su forma de onda
ruido: corrompe la señal
5. Distinga entre transmisión banda base y banda ancha
La transmisión de banda base es aquella en la que se envía una señal digital atreves de un canal sin tener que cambiarla a analógica, este utiliza un canal paso bajo. Y la transmisión en banda ancha es aquella en donde si se necesita cambiar la señal digital a una señal analógica para su transmisión, ya que utiliza un canal paso banda.

6. Distinga entre un canal paso bajo y un canal paso banda
Un canal paso bajo es aquel que su ancho de banda comienza en cero, este puede ser paso bajo con gran ancho de banda (este conserva la forma casi exacta de de la señal digital) y paso bajo con ancho de banda limitada, puede transmitir una señal digital sin cambiarla a digital. Y el canal paso banda es aquel que su ancho de banda no empieza en cero, este tipo de canal está más disponible que un canal de paso bajo. Para este tipo de canal es necesaria la conversión de señal digital a señal analógica.

7. ¿Qué relación tiene el teorema de Nyquist con las comunicaciones?
Si hay relación con las comunicaciones, pero a nuestro criterio solo sería en la parte práctica o matemática , ya que no hay canal que esté totalmente sin ruido; este define la máxima velocidad teórica para un canal sin ruido, es decir, con el teorema de Nyquist podemos calcular la tasa de bits o velocidad con que se da la transmisión de datos a través de un canal sin ruido, sin ninguna interferencia, ya sea ruido térmico, inducido, etc.

8. ¿Qué relación tiene el teorema de Shannon con las comunicaciones?
En la realidad no se puede tener un canal sin ruido, al igual que no se puede conseguir una velocidad mayor que la capacidad del canal.

9. ¿Por qué las señales ópticas que se usan en fibra óptica tienen una longitud de onda muy corta?
Tiene una longitud de onda corta o muy corta debido a que la frecuencia de transmisión en bastante alta, en GHz

10. ¿se puede saber si una señal es periódica o aperiódica mirando su dominio de frecuencia? ¿Por qué?
Si se puede saber. Ya que la periódica se descompone y tiene una representación en el dominio de frecuencia.

11. ¿Es el dominio de frecuencia de voz discreto o continuo?
R: Continuo

12. ¿Es el dominio de frecuencia de un sistema de alama discreto o continuo?
R: Discreto
13. Si se envía una señal de voz desde un micrófono o una grabadora, ¿es transmisión banda base o banda ancha?
R/ Es una transmisión de banda base
14. Si se envía una señal digital desde una estación o LAN a otra, ¿es transmisión banda base o banda ancha?
R/ Es una transmisión de banda ancha

15. Si se modulan varias señales de voz y se envían a través del aire, ¿es transmisión banda base o banda ancha?
R/ Es una transmisión de banda base.

PROBLEMAS
21. ¿Qué señal tiene mayor ancho de banda: una señal que cambia 100 veces por segundo o una señal que cambia 200 veces por segundo?
R//. La de 200 veces por segundo

23. un dispositivo está enviando datos con una tasa de 1000bps.
a. cuánto cuesta enviar 10 bits
b. cuánto cuesta enviar un carácter. (8 bits)
c. cuánto cuesta enviar un archivo de 100000 caracteres
a. (10 bits )/t = 1000bps
t= (10 bits)/1000bps t= 0.01s
b. (8 x 1)/t=1000bps
t= (8 bits)/1000bps t= 0.008s

c. . (8 x 100000)/t=1000bps t= 800s

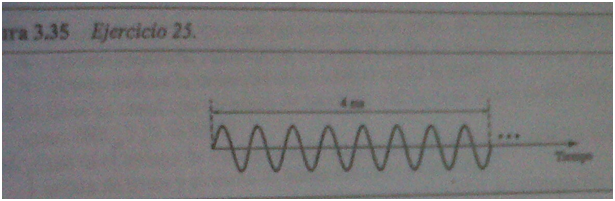

25. ¿Cuál es la frecuencia de la señal en la figura 3.35?


f = 1/T f = 1/4ms=250Hz

27. Una señal periódica compuesta contiene frecuencia desde 10kHz a los 30kHz, cada una de ellas con una amplitud de 10 voltios. Dibuje el espectro frecuencia.
fusb = 30 kHz + 10kHz
fusb = 40kHz
flsb = 30kHz – 10kHz
flsb = 20 kHz

10V



20kHz 30kHz 40kHz

29. Un canal de TV tiene un ancho de banda de 6 MHz Si se envía una señal usando un canal, ¿Cuál es la velocidad si se usa un armónico, 3 y 5 armónicos?

31. La atenuación de una señal es -10dB. ¿Cuál es la potencia final si originalmente tenía 5 vatios?
10 log10 P_2/P_1 = dB
10 log10 P_2/P_1 = -10
P_2/P_1 =10-10
P_2/P_1 =1x10-10
P2 = (1X10-10) P1
P2 = 5 x10-10 W
P2 = 0, 5 nW

33. Si el rendimiento de la conexión entre un dispositivo y un medio de transmisión es 5Kbps, ¿Cuánto tiempo le costaría a este dispositivo enviar 100.000 bits?
5 Kbps = t x 100.000 bits/60
5Kbps = t x 1, 6
(5 Kbps)/1,6 = t
t= 3,12 min.

35. Una señal tiene una longitud de onda de 1µm en el aire. ¿Cuánta distancia puede recorrer la onda durante 1000 periodos?
λ=v/f
1µm=v/100
V= 1µm x 100periodo
V = 1 x10-3m/periodos

37. Se mide el rendimiento de una línea telefónica (4kHz de ancho de banda). Cuando la señal es 10 voltios, el ruido es 5 mili voltios. ¿Cuál es la tasa de datos máxima soportada por esta línea telefónica?

39. El monitor de una computadora tiene una resolución de 1200 por 1000 pixeles. Si cada pixel usa 1024 colores, ¿Cuantos bits son necesarios para enviar todos los contenidos de una pantalla?
R/ 200X1000X1024
= 204800000 bits

41. Si el voltaje pico del valor de una señal es 20 veces el valor del voltaje pico del valor del ruido, ¿Cuál es el valor de SNR. ¿Y el de SNRdB?

PRUIDO = V/R =100V/50Ω = 2W
PSEÑAL = V/R =(20(100V))/50Ω = 40W
SNR = (Potencia media de señal)/(Potencia media de ruido) = 40w/2w = 20 SNR
SNRdB = 10log10SNR
SNRdB = 10log10 (20)
SNRdB = 13.01dB

43. Se necesita actualizar un canal para tener mayor ancho de banda, responda a las cuestiones siguientes:
a. ¿Cómo mejora la velocidad si se dobla el ancho de banda?
La velocidad mejora considerablemente ya que a mayor ancho, más información puede viajar a la vez por un mismo canal.
b. ¿Cómo mejora la velocidad si se dobla el ancho la SNR?
Se mejora ya que una alta SNR indica que la señal esta menos corrompida por el ruido, que es los que no se quiere en el canal.

45. ¿Cuál es el tiempo de transmisión de un paquete enviado a una estación si la longitud del paquete es de un millón de bytes y el ancho de banda del canal es 200 Kbps?
R/ 1 millón de bytes y el ancho de banda del canal 200kbps
Tasa de bits= 2X200Xlog2= 120.41

47.¿Cuantos bits caben en un canal con un retraso de 2 ms, si el ancho de banda del enlace es?
a. 1Mbps
b. 10Mbps
c. 100Mbps.
R/ a. 2X1X2= 4
b. 2X10X2= 40
c. 2X100X2= 400
